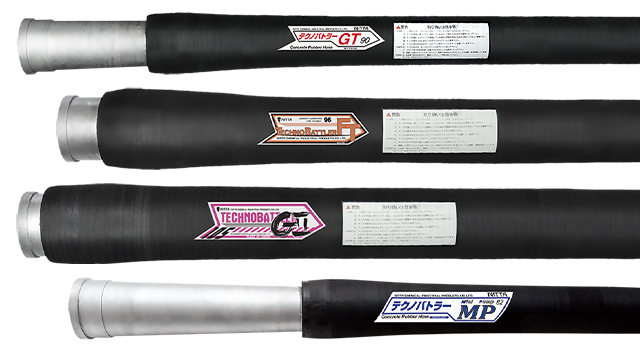

生コン打設用先端ホース テクノバトラーシリーズテクノバトラーFT
- ゴム製品
- ホース
テクノバトラーGTよりも柔軟性のあるホース。生コン打設時の操作性に特化しており、しなやかなホースです。
用途・対応サイズ
生コンクリート打設用/ブーム打設・配管打設対応
対応サイズ：90A・96A・105A・115A・120A・125A
性能
| 品種 | ホース呼径 | 性能 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ホース呼径 長さ |
実長 | 筒先概算 質量 |
最高使用 圧力 |
計算破壊 圧力※ |
最小使用 曲げ半径 |
口元外径 | 筒先外径 | |||
| （m） | （m) | （㎏/m） | （MPa） | （MPa） | （mm） | （mm） | （mm） | |||
| テクノバトラーFT （梱包テープ：オレンジ） |
90A（3.5B） | 7 | 7.4 | 3.5 | 0.8 | 5.0以上 | 400 | 132 | 105 | |
| 8 | 8 | |||||||||
| 96A（3.75B） | 7 | 7 | 3.9 | 0.8 | 5.0以上 | 430 | 141 | 112 | ||
| 8 | 8 | |||||||||
| 105A（4B） | 7 | 7 | 4.2 | 0.8 | 5.0以上 | 470 | 144 | 121 | ||
| 8 | 8 | |||||||||
| 115A（4.5B） | 5～8 | 7.3 | 4.5 | 0.8 | 5.0以上 | 520 | 166 | 133 | ||
| 8 | ||||||||||
| 120A（4.75B） | 5～8 | 7.2 | 4.8 | 0.8 | 5.0以上 | 540 | 177 | 139 | ||
| 8 | ||||||||||
| 125A（5B） | 5～8 | 7 | 5.2 | 0.8 | 5.0以上 | 560 | 183 | 149 | ||
| 8 | ||||||||||
- （注）
- １．本製品は生コン打設先端専用ホースです。ドッキングホース等の他の用途には絶対に使用しないでください。
- ２．標準品の他、両口タイプは別途ご相談ください。
- ３．ブーム打設時の先端ホース使用時は適切な安全措置を講じる必要があります。また、ホース口径によりブーム打設に使用できる長さも決められています。 詳しくはＪＩＳ Ａ ８６１２をご参照いただき、ご使用ください。
- ４．※の計算破壊圧力は外力が作用していない直線状態での口元部破壊圧力です。
- ５．口元外径、筒先外径は参考値です。
- ６．製品の一部仕様が改善のため予告なく変更する場合がありますので、予めご了承ください。
各サイズの金具および形状
| ホース 呼び径 |
3B （75A） |
3.25B （82A） |
3.35B （85A） |
3.5B （90A） |
3.75B （96A） |
4B （105A） |
4.5B （115A） |
4.75B （120A） |
5B （125A） |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 接続 配管 |
3B （80A） |
3.5B （90A） |
4B （105A） |
3.5B （90A） |
4B （105A） |
3.5B （90A） |
4B （105A） |
4B （105A） |
4B （105A） |
4.5B （115A） |
5B （125A） |
5B （125A） |
5B （125A） |
| 金具 形状 |
スト レート |
テーパー | テーパー | スト レート |
テーパー | スト レート |
テーパー | スト レート |
スト レート |
スト レート |
テーパー | テーパー | スト レート |
| 標準/ 特殊 |
標準 | 受注 生産 |
標準 | 受注 生産 |
標準 | 受注 生産 |
標準 | 標準 | 標準 | 受注 生産 |
標準 | 標準 | 標準 |
